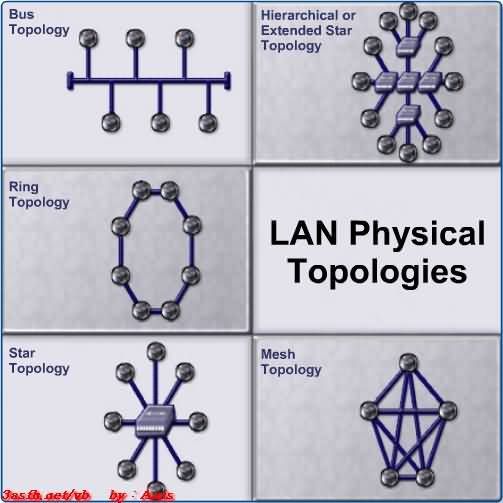

هنالك عدة طرق لربط الشبكات في النطاق LAN وكل لها مميزاتها وعيوبها وهنا نستعرض الطرق في هذه الصورة
external image 4-3.jpg

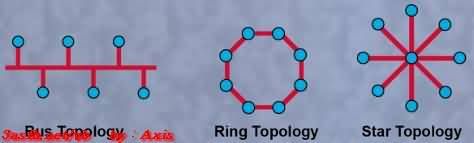

وهذه صور توضيحية
external image 5-3.jpg
external image 6-3.jpg
جميع شبكات النطاق المحلي LAN قائمة على ثلاثة تصاميم أساسية: 1- Bus أو الناقل و يسمى أيضا Backbone أو العمود الفقري
external image 7-2.jpg
تصميم الشبكة من النوع BUS يعتبر الأبسط و ربما الأكثر شيوعا في الشبكات المحلية ، يقوم تصميم الشبكة هذا بتوصيل الحاسوبات في صف على طول سلك واحد يسمى Segment كما هو موضح في الصورة، و يشار إلى هذا النوع ايضا باسم Linear Bus في تصميم الشبكة من النوع Bus إذا قام جهازي حاسوب بإرسال بيانات في نفس الوقت فسيحدث ما يطلق عليه تصادم أوCollision لهذا يجب على كل حاسوب انتظار دوره في إرسال البيانات على الشبكة، و بالتالي كلما زاد عدد الأجهزة على الشبكة ، كلما طال الوقت الذي عليها انتظاره ليصل الدور لكل منها ليرسل بياناته ، وبالتالي زاد بطأ الشبكة . 2- (RING) التصنيف الحلقي للشبكة ( الدائري )

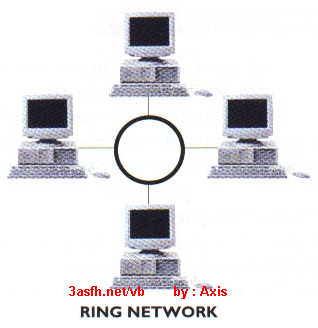

external image 13.png
مميزات الشبكة الحلقية * قلة التكاليف لوجود خط رئيسي واحد علي شكل حلقة * غير محدودة بمساحة جغرافية كون كل جهاز يعيد من تقوية الإشارة عند مرورها به . * سرعة نقل معلومات كبيره جدا ولا يحددها سوي نوع وسائط النقل وأجهزة البث والاستقبال . * سهولة إدارتها مع الملاحظة أنه لابد من توفير برمجيات إضافية عن البرمجيات المستخدمة في الشبكة الخطية . عيوب الشبكة الحلقية * تتعطل الشبكة في حالة تعطل أي جهاز . * عدم إمكانية الاستفادة من استخدام خطوط الهواتف المتوفرة والمتصلة بالقسم داخل المؤسسة الواحدة 3- (STAR) التصنيف النجمي للشبكة

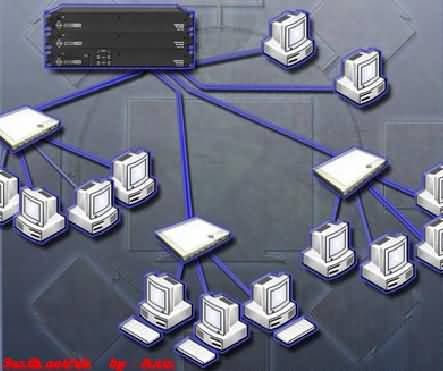

external image 10.jpg
external image 9.jpg
external image 11.jpg
مميزات الشبكة النجمية : * لا يؤثر تعطل أي جهاز في الشبكة على عملها باستثناء تعطل الخادم . * سهولة تراسل المعلومات وتحديثها كونها موجودة في جهاز واحد . * إمكانية استخدام خطوط الهاتف المتصلة بالقسم في حالة توفر المواصفات المطلوبة . عيوب الشبكة النجمية : * ارتفاع التكاليف نظرا لتوصيل كل محطة بشكل منفصل مع نقطه تجميع Hub . * تعطيل الخادم يؤدي إلى تعطيل جميع الشبكة .
]
