1. هل تريد ان تعرف ماهي الشبكات ؟؟؟كان الإنسان على مر العصور فى أمس الحاجة إلى التواصل بينه وبين من يحيط به من أفراد وجماعات، وكان سعيه إلى تأمين هذا التواصل سبباً في العديد من اختراعاته, فإشارات مورس وأجهزة الهاتف والراديو والتلفزيون لم تكن إلا وسائل لزيادة تفاعل وتواصل الإنسان مع الأوساط المحيطة به أو البعيدة عنه. وحين جاءت ثورة تكنولوجيا المعلومات، كان عالم الحاسبات تجسيداً لحاجة الإنسان إلى التواصل. وبدأت أولى محاولات بناء التواصل عبر الشبكات المحلية (Local Area Networks- LAN) في عام 1964 لتسهيل تشارك المعلومات والخدمات مع المحيط القريب، ولم تلبث أن توجهت التطورات إلى تأمين التواصل الشبكي مع مجموعات أكبر، فظهرت الشبكات الواسعة (Wan) Wide Area Networksفي عام 1966، وهنا كانت بداية مرحلة جديدة في ثورة الشبكات التي لم تتوقف عند حد، وكان من أعظم نتائجها ظهور الإنترنت Internetالتي اتسعت لتشمل أقطاب كوكبنا الصغير، فأحالته قرية صغيرة، يرى ويسمع ويتبادل أفرادها معارفهم ومعلوماتهم بسهولة لم يسبق لها مثيل. ومن المؤكد أن آمال القائمين على تطوير الشبكات لن تتوقف عند هذا الحد, فقد ظهرت بعض الدراسات والبحوث التي تمثّل توجهات للارتقاء بشبكات الكمبيوتر إلى ما يحاكي الشبكة العصبية الإنسانية من حيث الفاعلية والاستجابة. ولان سوف نبداء في تعريف الشبكات!!! :Dتعريف الشبكات هي مجموعة من أجهزة الكمبيوتر والأجهزة المحيطيةPeripherals) ) التي تتصل ببعضها، وتتيح لمستخدميها أن يتشاركوا الموارد (Resources) والأجهزة المتصلة بالشبكة مثل الطابعةPrinter) ) وكارت الفاكسModem) ) ومحرك القرص المدمجCD – ROMDrive) ) وغيرها. وهذا المفهوم هو الأساس الذي يقوم عليه التشبيك ونظرياته.ويجب أن لا يقلّ الحد الأدنى لمكونات شبكة الكمبيوتر عن:
· جهازي كمبيوتر على الأقل. ·
بطاقة شبكية Network Interface Card NIC-), ) والتي تشكل جسر الاتصال بين الكمبيوتر وأسلاك النقل التي تربط مكونات الشبكة. · وسط ناقل Transmission Media) ) للاتصال بين عناصر الشبكة مثل الكابلات Cables)) والأسلاكWires) ) أو الأمواج القصيرة (Waves Radio) والألياف الضوئية Fiber Optic) ). · بروتوكول اتصال يحدد خوارزمية تخاطب مكونات الشبكة والمواصفات التقنية الواجب توفرها مثل عرض الحزمة المستخدم Bandwidth) ) وطريقة ترتيب المعلومات عند إرسالها (Packets Formats) وغيرها من المواصفات التقنية. · نظام تشغيل شبكي Network Operating System- NOS) ) يقدم خدمة تنظيم صلاحيات وحقوق المستخدمين ( Rights And Permissions) في الوصول إلى الموارد والأجهزة المشتركة على الشبكة ومن أمثلته: (Windows98، Windows 2000 ، Novell Netware). ولان ماريكم ندخل بالعميق شوي :pونتكلم عن اساسيات التشبيك:
تتكون شبكة الكمبيوتر في أبسط أشكالها من جهازين متصلين ببعضهما بواسطة سلك
ويقومان بتبادل البيانات. وتسمح لك الشبكات في هذه الأيام بتبادل البيانات وموارد الكمبيوتر ( Computer Resourcesمعلومات، برامج، أجهزة محيطية Peripheralكالطابعة مثلاً) كما تسمح للمستخدمين بالتواصل مع يعضهم المهم بشكل فوري.
بداية دعنا نتخيل وضع جهاز الكمبيوتر بدون وجود شبكات، في هذه الحالة كيف سنتبادل البيانات، لاشك أننا سنحتاج إلى مئات الأقراص اللينة لنقل المعلومات من جهاز إلى آخر، مما يسبب هدراً كبيرا للوقت والجهد، ومثال آخر، إذا كان لدينا طابعة واحدة وعدة أجهزة كمبيوتر ففي هذه الحالة إذا أردنا الطباعة فإما سنقف في طابور انتظار على الجهاز الموصل بالطابعة، أو ننقل الطابعة إلى كل مستخدم ليوصلها إلى جهازه ليطبع ما يريد. وفي كلا الأمرين عناء كبير، ومن هنا نرى أن تقنية التشبيك قد تطورت لسد الحاجة المتنامية لتبادل المعلومات والموارد بشكل فعال. وهكذا انبثق نوعان من المحاسبة الإلكترونية:
· Centralized Computingالمحاسبة المركزية · DistributedComputingالمحاسبة الموزعة المحاسبة المركزية في الخمسينيات من القرن السابق كانت أجهزة الكمبيوتر بحجم الغرفة وكانت مزودة بمعالج واحد، ومقدار ضئيل من الذاكرة، وجهاز تخزين للمعلومات كان عبارة عن شريط تسجيل، وجهاز للخرج كان عبارة عن بطاقات مثقبة وجهاز لإدخال البيانات على شكل بطاقات مثقبة أيضاً. هذا النوع من المحاسبة ما زال موجوداً في بعض الدول ولكن بنطاق محدود جداً. هذا النوع من الأجهزة الضخمة المركزية تسمى Mainframe، أما الأجهزة المتصلة به والتي تقوم بإدخال البيانات فقط فتسمى Dumb Terminalsأو محطة طرفية خرقاء أو صامتة، وكانت تتكون من لوحة مفاتيح وشاشة عرض ولم تكن قادرة على معالجة البيانات . يستطيع الكمبيوتر المركزي أو Mainframeأن يلبي طلبات عدة أجهزة Terminalsمتصلة به ، وبهذا يشكل الكمبيوتر المركزي المتصل بالمحطات الطرفية والمتصل بغيره من أجهزة الكمبيوتر المركزية، شبكة أجهزة كمبيوتر أولية في بيئة المعالجة المركزية.
المحاسبة الموزعة مع تطور صناعة جهاز الكمبيوتر، بدأت تظهر أجهزة كمبيوتر شخصية أصغر حجماً مما سمح للمستخدمين بتحكم أكبر بأجهزتهم، وأدت قوة المحاسبة الشخصية هذه إلى ظهور بنية جديدة للمحاسبة تسمى المحاسبة الموزعة Distributed Computingأو المعالجة الموزعة Distributed Processing. وبدلاً من تركيز كل عمليات المعالجة في كمبيوتر واحد مركزي، فإن المحاسبة الموزعة تستخدم عدة أجهزة صغيرة لتقوم بالمشاركة في المعالجة وتقاسم المهام. وهكذا تقوم المعالجة المركزية بالاستفادة القصوى من قوة كل جهاز على الشبكة. أما في الشبكات الحديثة من المهم استخدام لغة مشتركة أو بروتوكول Protocolمتوافق عليه لكي تستطيع الأجهزة المختلفة الاتصال مع بعضها البعض وفهم كل منها الآخر (والبروتوكول هو مجموعة من المعايير أو المقاييس المستخدمة لتبادل المعلومات بين جهازي كمبيوتر). ومع تطور الشبكات أصبح مفهوم الشبكة أوسع بكثير من مجرد ربط الأجهزة مع بعضها، ولنلق نظرة على المعالم الشائعة للشبكات الحالية: üلكي تشكل أجهزة الكمبيوتر شبكة, تحتاج إلى وسط ناقل للبيانات وفي هذه الحالة يكون إما أسلاكاً أو وسطاً لاسلكياً. uuml; كما تحتاج أجهزة الكمبيوتر هذه إلى موائم أو أداة ربط Adapter، لتقوم بوصل هذه الأجهزة بالأسلاك المكونة للشبكة وتسمى هذه الموائمات NetworkInterface Cardأو بطاقة واجهة الشبكة. أجهزة الكمبيوتر التي تقدم البيانات أو الموارد في الشبكات الحالية يطلق عليها اسمServersأو مزودات، بينما يطلق على أجهزة الكمبيوتر التي تستفيد من هذه البيانات أو الموارد اسمClientsأو زبائن. من الممكن في الشبكة لجهاز واحد أن يلعب في نفس الوقت دور المزود والزبون، فمثلاً يستطيع جهاز ما على الشبكة أن يكون مزوداً للطباعة وفي نفس الوقت يكون زبوناً للحصول على بيانات من مزود آخر. وتحتاج الشبكة إلى برنامج شبكات مثبت على الأجهزة المتصلة بالشبكة سواء كانت مزودات أو زبائن، وهذا البرنامج إما يكون نظام تشغيل شبكات (Nos-Network Operating System)، أو يكون نظام تشغيل يتضمن برنامج لإدارة الشبكات مثل Windows NTأو Windows 2000.ويقوم هذا البرنامج بالتحكم بمكونات الشبكة وصيانة الاتصال بين الزبون والمزود. في بداية ظهور الشبكات كانت تتكون من عدد قليل من الأجهزة ربما لا يتجاوز العشرة متصلة مع بعضها البعض، ومتصل معها جهاز طباعة، هذا النوع من التشبيك أصبح يعرف بـ LAN Local AreaNetwork)) أو شبكة النطاق المحلي، وبالرغم من أن التقنية الحالية تسمح للشبكات المحلية بالتكيف والتعامل مع عدد أكبر بكثير من المستخدمين إلا أنها مازالت تعمل ضمن مساحة محدودة، فشبكات LANفي العادة تكون محتواة داخل مكتب، أو مجموعة من المكاتب داخل بناية واحدة, وتقدم هذه الشبكات في وقتنا الحالي سرعة كبيرة لتبادل البيانات والموارد مما يشعر المستخدم الذي يستفيد من موارد الشبكة أن هذه الموارد موجودة على جهازه الشخصي
تصنيف الشبكات تصنف الشبكات حسب المسافة والآن نستعرض الأنواع : 1- الشبكة المحلية LAN وهي إختصار لـــ Local Area Networkوهذه الشبكة تكون ضمن نطاق ضيق (داخل مكتب، أو مجموعة من المكاتب داخل بناية واحدة ) وهذه صورة توضيحية 2- الشبكة المتوسطة MANوهي إختصار لــ Metropolitan Area Networksوهذه الشبكة تكون ضمن نطاق كيبر مثل ( مدينة , دولة أو حتى عدة دول ) صورة توضيحية 3- شبكات النطاق الواسع WANوهي إختصار لـــ Wide Area Networkتقوم الشبكة بربط الشبكات المحلية في أنحاء مختلفة من دولة ما أو أن يقوم بربط الشبكات المحلية في دول مختلفة صورة توضيحية تنقسم شبكات WAN إلى فئتين : 1- ENTERPRISE NETWORK هذا النوع يقوم بالربط بين الشبكات المحلية أو الفروع التابعة لشركة أو مؤسسة واحدة على مستوى دولة واحدة أو عدة دول2- GLOBAL NETWORKبينما يعمل النوع الثاني على ربط الشبكات المحلية التابعة لعدة مؤسسات مختلفةثانيا : ربط الشبكات هنالك عدة طرق لربط الشبكات في النطاق LAN وكل لها مميزاتها وعيوبها وهنا نستعرض الطرق في هذه الصورة وهذه صور توضيحية جميع شبكات النطاق المحلي LAN قائمة على ثلاثة تصاميم أساسية: 1- Bus أو الناقل و يسمى أيضا Backbone أو العمود الفقري تصميم الشبكة من النوع BUS يعتبر الأبسط و ربما الأكثر شيوعا في الشبكات المحلية ، يقوم تصميم الشبكة هذا بتوصيل الحاسوبات في صف على طول سلك واحد يسمى Segment كما هو موضح في الصورة، و يشار إلى هذا النوع ايضا باسم Linear Bus في تصميم الشبكة من النوع Bus إذا قام جهازي حاسوب بإرسال بيانات في نفس الوقت فسيحدث ما يطلق عليه تصادم أوCollision لهذا يجب على كل حاسوب انتظار دوره في إرسال البيانات على الشبكة، و بالتالي كلما زاد عدد الأجهزة على الشبكة ، كلما طال الوقت الذي عليها انتظاره ليصل الدور لكل منها ليرسل بياناته ، وبالتالي زاد بطأ الشبكة . 2- (RING) التصنيف الحلقي للشبكة ( الدائري ) مميزات الشبكة الحلقية * قلة التكاليف لوجود خط رئيسي واحد علي شكل حلقة * غير محدودة بمساحة جغرافية كون كل جهاز يعيد من تقوية الإشارة عند مرورها به . * سرعة نقل معلومات كبيره جدا ولا يحددها سوي نوع وسائط النقل وأجهزة البث والاستقبال . * سهولة إدارتها مع الملاحظة أنه لابد من توفير برمجيات إضافية عن البرمجيات المستخدمة في الشبكة الخطية . عيوب الشبكة الحلقية * تتعطل الشبكة في حالة تعطل أي جهاز . * عدم إمكانية الاستفادة من استخدام خطوط الهواتف المتوفرة والمتصلة بالقسم داخل المؤسسة الواحدة 3- (STAR) التصنيف النجمي للشبكة مميزات الشبكة النجمية : * لا يؤثر تعطل أي جهاز في الشبكة على عملها باستثناء تعطل الخادم . * سهولة تراسل المعلومات وتحديثها كونها موجودة في جهاز واحد . * إمكانية استخدام خطوط الهاتف المتصلة بالقسم في حالة توفر المواصفات المطلوبة . عيوب الشبكة النجمية : * ارتفاع التكاليف نظرا لتوصيل كل محطة بشكل منفصل مع نقطه تجميع Hub . * تعطيل الخادم يؤدي إلى تعطيل جميع الشبكة . ثالثاً : الاتصال اللاسلكي للحاسبات ] تقنيه اتصال الحاسبات لاسلكيا Wireless أصبحت هذه التقنية ناضجة وعمليه ويمكن الاعتماد عليها كما أنها رخيصة الثمن وسهله الاستخدام حيث ان كل الحاسبات المحمولة مزوده بتقنيه Wi-Fi للاتصال اللاسلكي ما هو الواي فاي؟ الاتصال اللاسلكي Wireless او تقنيه الواي فاي Wi-Fi هي طريقه تجعل الحاسبات تتصل ببعضها البعض في شكل شبكه Network وتتبادل الملفات بينها دون الحاجة الي كابلات وذلك باستخدام ترددات الراديو أنواع شبكات الحاسبات اللاسلكية هي:WLAN هي الشبكات اللاسلكية التي تصل الحاسبات ببعضها البعض باستخدام موجات الراديو. عاده ما تعتمد هذه الشبكات علي بنيه أساسيه مكونه من أجهزه اتصالات متصلة بكابلات ويتصل بها وحده او أكثر تبث موجات الراديو يطلق عليها Access Point وهي التي تصل الحاسبات لاسلكيا. قد يغطي هذا النوع من الشبكات اللاسلكية حجره واحده فقط وقد تصل تغطيته الي مبني بالكامل. WPAN وهذا المصطلح يطلق اختصارا علي Personal LAN اي الشبكة الشخصية وذلك لأنها تغطي مسافة قصيرة قد لا تزيد عن أمتار قليله وتعتمد في عملها علي تقنيه البلوتوث وليس موجات الراديو كما في نوع الشبكات السابق. تصل هذه الشبكات وحدات مثل التليفون المحمول والكاميرا الرقمية بالحاسب لاسلكيا. WWAN وهي الشبكات التي تعتمد علي التقنيه التي تستخدم في التليفونات المحمولة ويتم ادارة هذه الشبكات من خلال شركات خدمات التليفون المحمول مثل اتصالات أو دو. تتيح هذه الشبكات ان يتصل المستخدم بالانترنت او بالشبكات الاخري في الأماكن التي يكون فيها بعيدا عن منزله او مكتبه والتي لا يتوافر فيها خدمات الشبكات السابقة
: سنتناول في هذا الجزء القصير شرح لتصميم الشبكات من النوع الحلقة أوRing . في تصميم الشبكات من النوع الحلقة يتم ربط الأجهزة في الشبكة بحلقة أو دائرة من السلك بدون نهايات توقف
.
تنتقل الإشارات على مدار الحلقة في اتجاه واحد و تمر من خلال كل جهاز على الشبكة ، ويقوم كل كمبيوتر على الشبكة بعمل دور مكرر الإشارة حيث أن كل جهاز تمر من خلاله الإشارة يقوم بإنعاشها وتقويتها ثم يعيد إرسالها على الشبكة الى الكمبيوتر التالي ، ولكن لأن الإشارة تمر على كل جهاز في الشبكة فإن فشل أحد الأجهزة أو توقفه عن العمل سيؤدي الى توقف الشبكة ككل عن العمل .
التقنية المستخدمة في إرسال البيانات على شبكات الحلقة يطلق عليها اسم Token Passing أو تمرير الإشارة ، تيار البيانات المسمى Token يتم تمريره من جهاز كمبيوتر الى آخر على الشبكة .
عندما يريد جهاز ما على الشبكة إرسال بيانات ما فإن عليه الإنتظار حتى يتسلم إشارة حرة أو Free Token تخبره أنه قادر على إرسال بياناته على الشبكة، عندما يتسلم الكمبيوتر الذي يريد إرسال بياناته ، الإشارة الحرة فإنه يضيف إليها بياناته و بالإضافة لذلك يقوم بإضافة عنوان الكتروني يحدد وجهة إرسال هذه البيانات ،أي أنه يحدد عنوان الكمبيوتر الذي ترسل إليه البيانات، ثم يرسل هذه الإشارة Token حول الحلقة.تنتقل هذه الإشارة من جهاز كمبيوتر الى آخر حتى تجد الجهاز الذي يتوافق عنوانه الإلكتروني مع العنوان المشفر داخل الإشارة و حتى هذه اللحظة فإن الإشارة ما تزال غير محررة ، الكمبيوتر المستقبل لهذه الإشارة يقوم بنسخ البيانات الموجودة عليها ثم يعيد إرسالها على الشبكة الى الجهاز الأصلي الذي أرسل هذه الإشارة و ذلك بعد أن يضيف عليها رسالة تبين أن البيانات قد تم استلامها بشكل صحيح ، وهكذا تنتقل الإشارة مرة أخرى على الشبكة وتمر على كل الأجهزة حتى تصل الى الكمبيوتر الأصلي الذي أرسل هذه الإشارة ، بعد أن يقوم هذا الكمبيوتر بالتأكد من محتويات هذه الإشارة و أنها قد استلمت بشكل صحيح فإنه يقوم بإزالتها ويرسل بدلا منها إشارة حرة Free Token يطلقها على الشبكة لتنتقل من جديد الى الكمبيوتر التالي فإذا كان يريد إرسال بيانات ما فإنه يأخذ هذه الإشارة الحرة ويضيف إليها بياناته ، و إن لم يكن لديه أي بيانات لإرسالها فإنه سيمررهذه الإشارة الى الكمبيوتر التالي وهكذا .
كوسيلة لإرسال البيانات فإن Token Passing تعتبر من الوسائل السريعة ،فالإشارة تنتقل من جهاز الى آخر بسرعة مقاربة لسرعة الضوء ، و بسبب هذه السرعة الفائقة فإن أداء الشبكة يكون ممتازا حتى في وجود عدد كبير من الأجهزة على الشبكة ، ولكن تبقى مشكلة مثل ما هو عليه في شبكات Bus ، أنه عند تطوير الشبكة يجب إيقاف عملها أثناء عملية التطوير .
تصميم الشبكات المحلية من النوع Star أو النجمة. سنتناول في هذا الجزء:
-1 تصميم شبكات Star
-2 وصف للشبكات ذات الأكثر من تصميم .
-3شرح لأنواع Hubو الفروق بينها.
تقوم الشبكات المحلية ذات التصميم من النوع النجمة أو Star بربط أجهزة الكمبيوتر بأسلاك موصلة بمكون أو جهاز مركزي يطلق عليه Hub أو المحور كما يسمى أيضا المُجمع أو Concentrator و أحيانا يسمى النقطة المركزية Central Point أو Wiring
الإشارات تنتقل من الكمبيوتر المصدر الذي يرغب في إرسال البيانات الى النقطة المركزية أو Hub ومنه الى باقي أجهزة الكمبيوتر على الشبكة ، نظام التوصيل في Hub يعزل كل سلك من أسلاك الشبكة عن الآخر .و بالتالي إذا توقف جهاز كمبيوتر ما أو انقطع السلك الذي يوصله بالمجمع فلن يتأثر إلا الكمبيوتر الذي توقف أو انقطع سلكه بينما باقي الأجهزة ستبقى تعمل من خلال الشبكة دون أي مشاكل . ولكن إن توقف المجمع عن العمل فستتوقف الشبكة ككل عن العمل .
يعتبر تصميم النجمة Star الأكثر إراحة من بين التصاميم المختلفة حيث أنه يسمح بتحريك الأجهزة من مكانها و إصلاحها و تغيير التوصيلات دون أن تتأثر الشبكة بأي من ذلك.
ولكن تكلفة هذا النوع من التصاميم تعتبر مرتفعة خاصة في حالة
هذه الأيام كثير من تصاميم الشبكات تكون عبارة عن تشكيلة من التصاميم مدمجة مع بعض و تكون أحد التالي:
1-Star Bus .
2- Star Ring.
النوع الأول و هو Star Bus هو عبارة جمع لتصميمي الناقل Bus و النجمة Star . أنظر الصورة.
في هذا النوع المشترك نجد عدة تصاميم نجمة متصلة مع بعضها البعض باستخدام أجزاء من أسلاك الناقل الخطي Linear Bus Segments . و هنا نجد أنه لو تعطل جهاز واحد في الشبكة لن يؤثر على غيره من الأجهزة و ستبقى الشبكة تعمل دون مشاكل.و لكن إن تعطل أحد المجمعات فلن تستطيع الأجهزة الموصلة إليه العمل من خلال الشبكة ، وإذا كان هذا المجمع مرتبطا بغيره من المجمعات فإن هذا الإرتباط سينقطع.
النوع الثاني Star Ring يربط عدة شبكات من تصميم الحلقة Ring باستخدام مجمع .أنظر الصورة .
=
وفقا لنوع المجمع قد يستطيع اكتشاف الأخطاء في تيار البيانات و يقطع الإتصال عن الأجهزة المسببة للمشكلة . ليس لكل المجمعات Hubs خصائص و مميزات متشابهة .
هناك ثلاث أنواع أساسية للمجمعات Hubs :
1- مجمع نشط Active Hub .
2- مجمع خامل Passive Hub.
3- مجمع هجين Hybrid Hub .
لنلق نظرة على المجمع النشط Active Hub ، تعتبر أغلب المجمعات نشطة ، و معظم هذه المجمعات النشطة تكون لديها المقدرة على إعادة توليد و إرسال إشارات البيانات على الشبكة بنفس الطريقة التي يعمل بها مكرر الإشارات Repeater .لدى المجمعات عادة بين 8 الى 12 منفذ ( و احيانا أكثر) تستطيع أجهزة الكمبيوتر الإتصال بها، و تسمى هذه المجمعات أحيانا مكرر الإشارة متعدد المنافذ أو Multiport Repeater . أنظر الصورة.
=
=
المجمعات النشطة تحتاج الى طاقة كهربائية لكي تعمل . المجمعات الخاملة Passive Hub هي أنواع أخرى من المجمعات ، و مثال عليها لوحات توزيع الأسلاك ، وهي تعمل كنقاط اتصال و لا تقوم بتقوية أو توليد الإشارات المارة من خلالها ، وهي لا تحتاج الى طاقة كهربائية.
من الممكن توسيع الشبكة بتركيب أكثر من مجمع واحد و هذا يطلق عليه المجمعات الهجينة Hybrid Hubs وهي متوافقة مع أنواع مختلفة من الأسلاك.
لنفترض مثلا أن تصميم الشبكة لديك هو Star و تستخدم أكثر من مجمع لوصل الأجهزة بالشبكة ، فإذا كان السلك الذي تستخدمه لربط لربط الأجهزة بالمجمع هو من النوع الزوج الملتف المغطى أو Shielded Twisted Pair (STP) ، فإن السلك الذي يربط المجمعات مع بعض قد يكون من النوع المحوري Coaxial أو ألياف بصرية Fiber Optic .
يجب أن تتذكر أن المجمعات توفر مميزات و قدرات غير متوفرة في التصاميم الأخرى التي لا تعتمد على وجود مجمع Hub ، فهي تقدم المميزات التالية:
1- تسمح لك المجمعات بتوسيع الشبكة و تغيير مكوناتها بكل سهولة و دون تعطيل عمل الشبكة ، فلإضافة كمبيوتر جديد للشبكة كل ما عليك فعله هو توصيله بمنفذ فارغ من منافذ المجمع.
2- تستطيع استخدام منافذ متنوعة تتوافق مع أنواع مختلفة من الأسلاك.
3- تساعدك على المراقبة المركزية لنشاط الشبكة و حركة المرور عليها.
4- هناك العديد من أنواع المجمعات تستطيع عزل المشاكل على الشبكة بتحديد الوصلة أو الجهاز سبب المشكلة .
5- أغلب المجمعات يكون لديها معالج داخلي خاص يستطيع عذ حزم البيانات التي تمر من خلاله على الشبكة.
6- تستطيع اكتشاف المشاكل في حزم البيانات المرسلة و توجيه تحذير حول المشكلة الىجهاز يشغل برامج إدارة الشبكة أو الى جهاز تحكم عن بعد لتوليد تقرير حول المشكلة .
7- تستطيع فصل الأجهزة المسببة للمشاكل عن الشبكة.
8- بعض أنواعها يستطيع تحديد زمن معين يسمح فيه لجهاز ما بالإتصال بالشبكة مما يزيد من أمن هذه الشبكة .
ملخص الدرس :
تصميم النجمة يشبك كمبيوترات الشبكة باستخدام مجمع Hub و الذي يقوم بعزل أسلاك الشبكة عن بعض مما يمنع تعطيل الشبكة إذا تعطل جهاز ما في الشبكة .
هناك أنواع تجمع بين التصاميم المختلفة للشبكات وهي نوعان : Star Bus و Star Ring .
المجمع ثلاث أنواع : نشط و خامل وهجين ، للمجمعات مميزات عديدة تتفوق بها على التصاميم الأخرى للشبكات.
الحلقة الدراسية التالية ستكون إن شاء الله بعنوان : شبكات Ethernet .
الشبكات:
1. هل تريد ان تعرف ماهي الشبكات ؟؟؟ كان الإنسان على مر العصور فى أمس الحاجة إلى التواصل بينه وبين من يحيط به من أفراد وجماعات، وكان سعيه إلى تأمين هذا التواصل سبباً في العديد من اختراعاته, فإشارات مورس وأجهزة الهاتف والراديو والتلفزيون لم تكن إلا وسائل لزيادة تفاعل وتواصل الإنسان مع الأوساط المحيطة به أو البعيدة عنه. وحين جاءت ثورة تكنولوجيا المعلومات، كان عالم الحاسبات تجسيداً لحاجة الإنسان إلى التواصل. وبدأت أولى محاولات بناء التواصل عبر الشبكات المحلية (Local Area Networks- LAN) في عام 1964 لتسهيل تشارك المعلومات والخدمات مع المحيط القريب، ولم تلبث أن توجهت التطورات إلى تأمين التواصل الشبكي مع مجموعات أكبر، فظهرت الشبكات الواسعة (Wan) Wide Area Networksفي عام 1966، وهنا كانت بداية مرحلة جديدة في ثورة الشبكات التي لم تتوقف عند حد، وكان من أعظم نتائجها ظهور الإنترنت Internetالتي اتسعت لتشمل أقطاب كوكبنا الصغير، فأحالته قرية صغيرة، يرى ويسمع ويتبادل أفرادها معارفهم ومعلوماتهم بسهولة لم يسبق لها مثيل. ومن المؤكد أن آمال القائمين على تطوير الشبكات لن تتوقف عند هذا الحد, فقد ظهرت بعض الدراسات والبحوث التي تمثّل توجهات للارتقاء بشبكات الكمبيوتر إلى ما يحاكي الشبكة العصبية الإنسانية من حيث الفاعلية والاستجابة. ولان سوف نبداء في تعريف الشبكات!!! :D تعريف الشبكات هي مجموعة من أجهزة الكمبيوتر والأجهزة المحيطيةPeripherals) ) التي تتصل ببعضها، وتتيح لمستخدميها أن يتشاركوا الموارد (Resources) والأجهزة المتصلة بالشبكة مثل الطابعةPrinter) ) وكارت الفاكسModem) ) ومحرك القرص المدمجCD – ROMDrive) ) وغيرها. وهذا المفهوم هو الأساس الذي يقوم عليه التشبيك ونظرياته.ويجب أن لا يقلّ الحد الأدنى لمكونات شبكة الكمبيوتر عن:
· جهازي كمبيوتر على الأقل. ·
بطاقة شبكية Network Interface Card NIC-), ) والتي تشكل جسر الاتصال بين الكمبيوتر وأسلاك النقل التي تربط مكونات الشبكة. · وسط ناقل Transmission Media) ) للاتصال بين عناصر الشبكة مثل الكابلات Cables)) والأسلاكWires) ) أو الأمواج القصيرة (Waves Radio) والألياف الضوئية Fiber Optic) ). · بروتوكول اتصال يحدد خوارزمية تخاطب مكونات الشبكة والمواصفات التقنية الواجب توفرها مثل عرض الحزمة المستخدم Bandwidth) ) وطريقة ترتيب المعلومات عند إرسالها (Packets Formats) وغيرها من المواصفات التقنية. · نظام تشغيل شبكي Network Operating System- NOS) ) يقدم خدمة تنظيم صلاحيات وحقوق المستخدمين ( Rights And Permissions) في الوصول إلى الموارد والأجهزة المشتركة على الشبكة ومن أمثلته: (Windows98، Windows 2000 ، Novell Netware). ولان ماريكم ندخل بالعميق شوي :pونتكلم عن اساسيات التشبيك:
تتكون شبكة الكمبيوتر في أبسط أشكالها من جهازين متصلين ببعضهما بواسطة سلك
ويقومان بتبادل البيانات. وتسمح لك الشبكات في هذه الأيام بتبادل البيانات وموارد الكمبيوتر ( Computer Resourcesمعلومات، برامج، أجهزة محيطية Peripheralكالطابعة مثلاً) كما تسمح للمستخدمين بالتواصل مع يعضهم المهم بشكل فوري.
بداية دعنا نتخيل وضع جهاز الكمبيوتر بدون وجود شبكات، في هذه الحالة كيف سنتبادل البيانات، لاشك أننا سنحتاج إلى مئات الأقراص اللينة لنقل المعلومات من جهاز إلى آخر، مما يسبب هدراً كبيرا للوقت والجهد، ومثال آخر، إذا كان لدينا طابعة واحدة وعدة أجهزة كمبيوتر ففي هذه الحالة إذا أردنا الطباعة فإما سنقف في طابور انتظار على الجهاز الموصل بالطابعة، أو ننقل الطابعة إلى كل مستخدم ليوصلها إلى جهازه ليطبع ما يريد. وفي كلا الأمرين عناء كبير، ومن هنا نرى أن تقنية التشبيك قد تطورت لسد الحاجة المتنامية لتبادل المعلومات والموارد بشكل فعال. وهكذا انبثق نوعان من المحاسبة الإلكترونية:
· Centralized Computingالمحاسبة المركزية · DistributedComputingالمحاسبة الموزعة المحاسبة المركزية في الخمسينيات من القرن السابق كانت أجهزة الكمبيوتر بحجم الغرفة وكانت مزودة بمعالج واحد، ومقدار ضئيل من الذاكرة، وجهاز تخزين للمعلومات كان عبارة عن شريط تسجيل، وجهاز للخرج كان عبارة عن بطاقات مثقبة وجهاز لإدخال البيانات على شكل بطاقات مثقبة أيضاً. هذا النوع من المحاسبة ما زال موجوداً في بعض الدول ولكن بنطاق محدود جداً. هذا النوع من الأجهزة الضخمة المركزية تسمى Mainframe، أما الأجهزة المتصلة به والتي تقوم بإدخال البيانات فقط فتسمى Dumb Terminalsأو محطة طرفية خرقاء أو صامتة، وكانت تتكون من لوحة مفاتيح وشاشة عرض ولم تكن قادرة على معالجة البيانات . يستطيع الكمبيوتر المركزي أو Mainframeأن يلبي طلبات عدة أجهزة Terminalsمتصلة به ، وبهذا يشكل الكمبيوتر المركزي المتصل بالمحطات الطرفية والمتصل بغيره من أجهزة الكمبيوتر المركزية، شبكة أجهزة كمبيوتر أولية في بيئة المعالجة المركزية.
المحاسبة الموزعة مع تطور صناعة جهاز الكمبيوتر، بدأت تظهر أجهزة كمبيوتر شخصية أصغر حجماً مما سمح للمستخدمين بتحكم أكبر بأجهزتهم، وأدت قوة المحاسبة الشخصية هذه إلى ظهور بنية جديدة للمحاسبة تسمى المحاسبة الموزعة Distributed Computingأو المعالجة الموزعة Distributed Processing. وبدلاً من تركيز كل عمليات المعالجة في كمبيوتر واحد مركزي، فإن المحاسبة الموزعة تستخدم عدة أجهزة صغيرة لتقوم بالمشاركة في المعالجة وتقاسم المهام. وهكذا تقوم المعالجة المركزية بالاستفادة القصوى من قوة كل جهاز على الشبكة. أما في الشبكات الحديثة من المهم استخدام لغة مشتركة أو بروتوكول Protocolمتوافق عليه لكي تستطيع الأجهزة المختلفة الاتصال مع بعضها البعض وفهم كل منها الآخر (والبروتوكول هو مجموعة من المعايير أو المقاييس المستخدمة لتبادل المعلومات بين جهازي كمبيوتر). ومع تطور الشبكات أصبح مفهوم الشبكة أوسع بكثير من مجرد ربط الأجهزة مع بعضها، ولنلق نظرة على المعالم الشائعة للشبكات الحالية: üلكي تشكل أجهزة الكمبيوتر شبكة, تحتاج إلى وسط ناقل للبيانات وفي هذه الحالة يكون إما أسلاكاً أو وسطاً لاسلكياً. uuml; كما تحتاج أجهزة الكمبيوتر هذه إلى موائم أو أداة ربط Adapter، لتقوم بوصل هذه الأجهزة بالأسلاك المكونة للشبكة وتسمى هذه الموائمات NetworkInterface Cardأو بطاقة واجهة الشبكة. أجهزة الكمبيوتر التي تقدم البيانات أو الموارد في الشبكات الحالية يطلق عليها اسمServersأو مزودات، بينما يطلق على أجهزة الكمبيوتر التي تستفيد من هذه البيانات أو الموارد اسمClientsأو زبائن. من الممكن في الشبكة لجهاز واحد أن يلعب في نفس الوقت دور المزود والزبون، فمثلاً يستطيع جهاز ما على الشبكة أن يكون مزوداً للطباعة وفي نفس الوقت يكون زبوناً للحصول على بيانات من مزود آخر. وتحتاج الشبكة إلى برنامج شبكات مثبت على الأجهزة المتصلة بالشبكة سواء كانت مزودات أو زبائن، وهذا البرنامج إما يكون نظام تشغيل شبكات (Nos-Network Operating System)، أو يكون نظام تشغيل يتضمن برنامج لإدارة الشبكات مثل Windows NTأو Windows 2000.ويقوم هذا البرنامج بالتحكم بمكونات الشبكة وصيانة الاتصال بين الزبون والمزود. في بداية ظهور الشبكات كانت تتكون من عدد قليل من الأجهزة ربما لا يتجاوز العشرة متصلة مع بعضها البعض، ومتصل معها جهاز طباعة، هذا النوع من التشبيك أصبح يعرف بـ LAN Local AreaNetwork)) أو شبكة النطاق المحلي، وبالرغم من أن التقنية الحالية تسمح للشبكات المحلية بالتكيف والتعامل مع عدد أكبر بكثير من المستخدمين إلا أنها مازالت تعمل ضمن مساحة محدودة، فشبكات LANفي العادة تكون محتواة داخل مكتب، أو مجموعة من المكاتب داخل بناية واحدة, وتقدم هذه الشبكات في وقتنا الحالي سرعة كبيرة لتبادل البيانات والموارد مما يشعر المستخدم الذي يستفيد من موارد الشبكة أن هذه الموارد موجودة على جهازه الشخصي
تصنيف الشبكات تصنف الشبكات حسب المسافة والآن نستعرض الأنواع : 1- الشبكة المحلية LAN وهي إختصار لـــ Local Area Network وهذه الشبكة تكون ضمن نطاق ضيق (داخل مكتب، أو مجموعة من المكاتب داخل بناية واحدة ) وهذه صورة توضيحية
2- الشبكة المتوسطة MAN وهي إختصار لــ Metropolitan Area Networks وهذه الشبكة تكون ضمن نطاق كيبر مثل ( مدينة , دولة أو حتى عدة دول ) صورة توضيحية
3- شبكات النطاق الواسع WAN وهي إختصار لـــ Wide Area Network تقوم الشبكة بربط الشبكات المحلية في أنحاء مختلفة من دولة ما أو أن يقوم بربط الشبكات المحلية في دول مختلفة صورة توضيحية
تنقسم شبكات WAN إلى فئتين : 1- ENTERPRISE NETWORK هذا النوع يقوم بالربط بين الشبكات المحلية أو الفروع التابعة لشركة أو مؤسسة واحدة على مستوى دولة واحدة أو عدة دول 2- GLOBAL NETWORK بينما يعمل النوع الثاني على ربط الشبكات المحلية التابعة لعدة مؤسسات مختلفة ثانيا : ربط الشبكات هنالك عدة طرق لربط الشبكات في النطاق LAN وكل لها مميزاتها وعيوبها وهنا نستعرض الطرق في هذه الصورة

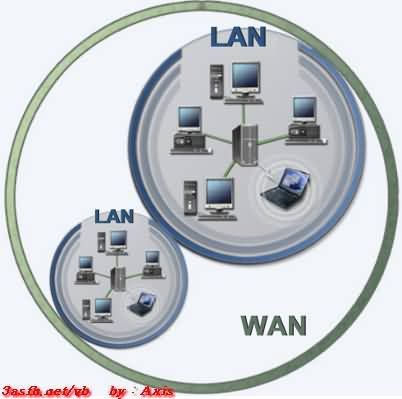

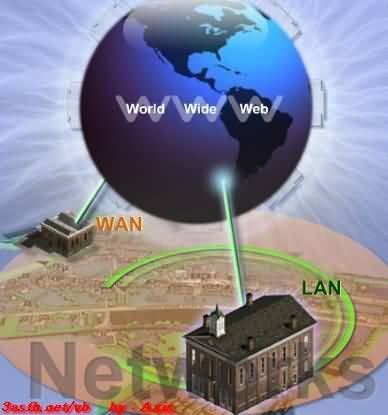

وهذه صور توضيحية
جميع شبكات النطاق المحلي LAN قائمة على ثلاثة تصاميم أساسية: 1- Bus أو الناقل و يسمى أيضا Backbone أو العمود الفقري
تصميم الشبكة من النوع BUS يعتبر الأبسط و ربما الأكثر شيوعا في الشبكات المحلية ، يقوم تصميم الشبكة هذا بتوصيل الحاسوبات في صف على طول سلك واحد يسمى Segment كما هو موضح في الصورة، و يشار إلى هذا النوع ايضا باسم Linear Bus في تصميم الشبكة من النوع Bus إذا قام جهازي حاسوب بإرسال بيانات في نفس الوقت فسيحدث ما يطلق عليه تصادم أوCollision لهذا يجب على كل حاسوب انتظار دوره في إرسال البيانات على الشبكة، و بالتالي كلما زاد عدد الأجهزة على الشبكة ، كلما طال الوقت الذي عليها انتظاره ليصل الدور لكل منها ليرسل بياناته ، وبالتالي زاد بطأ الشبكة . 2- (RING) التصنيف الحلقي للشبكة ( الدائري )
مميزات الشبكة الحلقية * قلة التكاليف لوجود خط رئيسي واحد علي شكل حلقة * غير محدودة بمساحة جغرافية كون كل جهاز يعيد من تقوية الإشارة عند مرورها به . * سرعة نقل معلومات كبيره جدا ولا يحددها سوي نوع وسائط النقل وأجهزة البث والاستقبال . * سهولة إدارتها مع الملاحظة أنه لابد من توفير برمجيات إضافية عن البرمجيات المستخدمة في الشبكة الخطية . عيوب الشبكة الحلقية * تتعطل الشبكة في حالة تعطل أي جهاز . * عدم إمكانية الاستفادة من استخدام خطوط الهواتف المتوفرة والمتصلة بالقسم داخل المؤسسة الواحدة 3- (STAR) التصنيف النجمي للشبكة
مميزات الشبكة النجمية : * لا يؤثر تعطل أي جهاز في الشبكة على عملها باستثناء تعطل الخادم . * سهولة تراسل المعلومات وتحديثها كونها موجودة في جهاز واحد . * إمكانية استخدام خطوط الهاتف المتصلة بالقسم في حالة توفر المواصفات المطلوبة . عيوب الشبكة النجمية : * ارتفاع التكاليف نظرا لتوصيل كل محطة بشكل منفصل مع نقطه تجميع Hub . * تعطيل الخادم يؤدي إلى تعطيل جميع الشبكة . ثالثاً : الاتصال اللاسلكي للحاسبات ]
تقنيه اتصال الحاسبات لاسلكيا Wireless أصبحت هذه التقنية ناضجة وعمليه ويمكن الاعتماد عليها كما أنها رخيصة الثمن وسهله الاستخدام حيث ان كل الحاسبات المحمولة مزوده بتقنيه Wi-Fi للاتصال اللاسلكي ما هو الواي فاي؟ الاتصال اللاسلكي Wireless او تقنيه الواي فاي Wi-Fi هي طريقه تجعل الحاسبات تتصل ببعضها البعض في شكل شبكه Network وتتبادل الملفات بينها دون الحاجة الي كابلات وذلك باستخدام ترددات الراديو أنواع شبكات الحاسبات اللاسلكية هي: WLAN هي الشبكات اللاسلكية التي تصل الحاسبات ببعضها البعض باستخدام موجات الراديو. عاده ما تعتمد هذه الشبكات علي بنيه أساسيه مكونه من أجهزه اتصالات متصلة بكابلات ويتصل بها وحده او أكثر تبث موجات الراديو يطلق عليها Access Point وهي التي تصل الحاسبات لاسلكيا. قد يغطي هذا النوع من الشبكات اللاسلكية حجره واحده فقط وقد تصل تغطيته الي مبني بالكامل. WPAN وهذا المصطلح يطلق اختصارا علي Personal LAN اي الشبكة الشخصية وذلك لأنها تغطي مسافة قصيرة قد لا تزيد عن أمتار قليله وتعتمد في عملها علي تقنيه البلوتوث وليس موجات الراديو كما في نوع الشبكات السابق. تصل هذه الشبكات وحدات مثل التليفون المحمول والكاميرا الرقمية بالحاسب لاسلكيا. WWAN وهي الشبكات التي تعتمد علي التقنيه التي تستخدم في التليفونات المحمولة ويتم ادارة هذه الشبكات من خلال شركات خدمات التليفون المحمول مثل اتصالات أو دو. تتيح هذه الشبكات ان يتصل المستخدم بالانترنت او بالشبكات الاخري في الأماكن التي يكون فيها بعيدا عن منزله او مكتبه والتي لا يتوافر فيها خدمات الشبكات السابقة
: سنتناول في هذا الجزء القصير شرح لتصميم الشبكات من النوع الحلقة أوRing . في تصميم الشبكات من النوع الحلقة يتم ربط الأجهزة في الشبكة بحلقة أو دائرة من السلك بدون نهايات توقف
.
تنتقل الإشارات على مدار الحلقة في اتجاه واحد و تمر من خلال كل جهاز على الشبكة ، ويقوم كل كمبيوتر على الشبكة بعمل دور مكرر الإشارة حيث أن كل جهاز تمر من خلاله الإشارة يقوم بإنعاشها وتقويتها ثم يعيد إرسالها على الشبكة الى الكمبيوتر التالي ، ولكن لأن الإشارة تمر على كل جهاز في الشبكة فإن فشل أحد الأجهزة أو توقفه عن العمل سيؤدي الى توقف الشبكة ككل عن العمل .
التقنية المستخدمة في إرسال البيانات على شبكات الحلقة يطلق عليها اسم Token Passing أو تمرير الإشارة ، تيار البيانات المسمى Token يتم تمريره من جهاز كمبيوتر الى آخر على الشبكة .
عندما يريد جهاز ما على الشبكة إرسال بيانات ما فإن عليه الإنتظار حتى يتسلم إشارة حرة أو Free Token تخبره أنه قادر على إرسال بياناته على الشبكة، عندما يتسلم الكمبيوتر الذي يريد إرسال بياناته ، الإشارة الحرة فإنه يضيف إليها بياناته و بالإضافة لذلك يقوم بإضافة عنوان الكتروني يحدد وجهة إرسال هذه البيانات ،أي أنه يحدد عنوان الكمبيوتر الذي ترسل إليه البيانات، ثم يرسل هذه الإشارة Token حول الحلقة.تنتقل هذه الإشارة من جهاز كمبيوتر الى آخر حتى تجد الجهاز الذي يتوافق عنوانه الإلكتروني مع العنوان المشفر داخل الإشارة و حتى هذه اللحظة فإن الإشارة ما تزال غير محررة ، الكمبيوتر المستقبل لهذه الإشارة يقوم بنسخ البيانات الموجودة عليها ثم يعيد إرسالها على الشبكة الى الجهاز الأصلي الذي أرسل هذه الإشارة و ذلك بعد أن يضيف عليها رسالة تبين أن البيانات قد تم استلامها بشكل صحيح ، وهكذا تنتقل الإشارة مرة أخرى على الشبكة وتمر على كل الأجهزة حتى تصل الى الكمبيوتر الأصلي الذي أرسل هذه الإشارة ، بعد أن يقوم هذا الكمبيوتر بالتأكد من محتويات هذه الإشارة و أنها قد استلمت بشكل صحيح فإنه يقوم بإزالتها ويرسل بدلا منها إشارة حرة Free Token يطلقها على الشبكة لتنتقل من جديد الى الكمبيوتر التالي فإذا كان يريد إرسال بيانات ما فإنه يأخذ هذه الإشارة الحرة ويضيف إليها بياناته ، و إن لم يكن لديه أي بيانات لإرسالها فإنه سيمررهذه الإشارة الى الكمبيوتر التالي وهكذا .
كوسيلة لإرسال البيانات فإن Token Passing تعتبر من الوسائل السريعة ،فالإشارة تنتقل من جهاز الى آخر بسرعة مقاربة لسرعة الضوء ، و بسبب هذه السرعة الفائقة فإن أداء الشبكة يكون ممتازا حتى في وجود عدد كبير من الأجهزة على الشبكة ، ولكن تبقى مشكلة مثل ما هو عليه في شبكات Bus ، أنه عند تطوير الشبكة يجب إيقاف عملها أثناء عملية التطوير .
تصميم الشبكات المحلية من النوع Star أو النجمة. سنتناول في هذا الجزء:
-1 تصميم شبكات Star
-2 وصف للشبكات ذات الأكثر من تصميم .
-3شرح لأنواع Hubو الفروق بينها.
تقوم الشبكات المحلية ذات التصميم من النوع النجمة أو Star بربط أجهزة الكمبيوتر بأسلاك موصلة بمكون أو جهاز مركزي يطلق عليه Hub أو المحور كما يسمى أيضا المُجمع أو Concentrator و أحيانا يسمى النقطة المركزية Central Point أو Wiring
الإشارات تنتقل من الكمبيوتر المصدر الذي يرغب في إرسال البيانات الى النقطة المركزية أو Hub ومنه الى باقي أجهزة الكمبيوتر على الشبكة ، نظام التوصيل في Hub يعزل كل سلك من أسلاك الشبكة عن الآخر .و بالتالي إذا توقف جهاز كمبيوتر ما أو انقطع السلك الذي يوصله بالمجمع فلن يتأثر إلا الكمبيوتر الذي توقف أو انقطع سلكه بينما باقي الأجهزة ستبقى تعمل من خلال الشبكة دون أي مشاكل . ولكن إن توقف المجمع عن العمل فستتوقف الشبكة ككل عن العمل .
يعتبر تصميم النجمة Star الأكثر إراحة من بين التصاميم المختلفة حيث أنه يسمح بتحريك الأجهزة من مكانها و إصلاحها و تغيير التوصيلات دون أن تتأثر الشبكة بأي من ذلك.
ولكن تكلفة هذا النوع من التصاميم تعتبر مرتفعة خاصة في حالة
هذه الأيام كثير من تصاميم الشبكات تكون عبارة عن تشكيلة من التصاميم مدمجة مع بعض و تكون أحد التالي:
1-Star Bus .
2- Star Ring.
النوع الأول و هو Star Bus هو عبارة جمع لتصميمي الناقل Bus و النجمة Star . أنظر الصورة.
في هذا النوع المشترك نجد عدة تصاميم نجمة متصلة مع بعضها البعض باستخدام أجزاء من أسلاك الناقل الخطي Linear Bus Segments . و هنا نجد أنه لو تعطل جهاز واحد في الشبكة لن يؤثر على غيره من الأجهزة و ستبقى الشبكة تعمل دون مشاكل.و لكن إن تعطل أحد المجمعات فلن تستطيع الأجهزة الموصلة إليه العمل من خلال الشبكة ، وإذا كان هذا المجمع مرتبطا بغيره من المجمعات فإن هذا الإرتباط سينقطع.
النوع الثاني Star Ring يربط عدة شبكات من تصميم الحلقة Ring باستخدام مجمع .أنظر الصورة .
=
وفقا لنوع المجمع قد يستطيع اكتشاف الأخطاء في تيار البيانات و يقطع الإتصال عن الأجهزة المسببة للمشكلة . ليس لكل المجمعات Hubs خصائص و مميزات متشابهة .
هناك ثلاث أنواع أساسية للمجمعات Hubs :
1- مجمع نشط Active Hub .
2- مجمع خامل Passive Hub.
3- مجمع هجين Hybrid Hub .
لنلق نظرة على المجمع النشط Active Hub ، تعتبر أغلب المجمعات نشطة ، و معظم هذه المجمعات النشطة تكون لديها المقدرة على إعادة توليد و إرسال إشارات البيانات على الشبكة بنفس الطريقة التي يعمل بها مكرر الإشارات Repeater .لدى المجمعات عادة بين 8 الى 12 منفذ ( و احيانا أكثر) تستطيع أجهزة الكمبيوتر الإتصال بها، و تسمى هذه المجمعات أحيانا مكرر الإشارة متعدد المنافذ أو Multiport Repeater . أنظر الصورة.
==
المجمعات النشطة تحتاج الى طاقة كهربائية لكي تعمل . المجمعات الخاملة Passive Hub هي أنواع أخرى من المجمعات ، و مثال عليها لوحات توزيع الأسلاك ، وهي تعمل كنقاط اتصال و لا تقوم بتقوية أو توليد الإشارات المارة من خلالها ، وهي لا تحتاج الى طاقة كهربائية.
من الممكن توسيع الشبكة بتركيب أكثر من مجمع واحد و هذا يطلق عليه المجمعات الهجينة Hybrid Hubs وهي متوافقة مع أنواع مختلفة من الأسلاك.
لنفترض مثلا أن تصميم الشبكة لديك هو Star و تستخدم أكثر من مجمع لوصل الأجهزة بالشبكة ، فإذا كان السلك الذي تستخدمه لربط لربط الأجهزة بالمجمع هو من النوع الزوج الملتف المغطى أو Shielded Twisted Pair (STP) ، فإن السلك الذي يربط المجمعات مع بعض قد يكون من النوع المحوري Coaxial أو ألياف بصرية Fiber Optic .
يجب أن تتذكر أن المجمعات توفر مميزات و قدرات غير متوفرة في التصاميم الأخرى التي لا تعتمد على وجود مجمع Hub ، فهي تقدم المميزات التالية:
1- تسمح لك المجمعات بتوسيع الشبكة و تغيير مكوناتها بكل سهولة و دون تعطيل عمل الشبكة ، فلإضافة كمبيوتر جديد للشبكة كل ما عليك فعله هو توصيله بمنفذ فارغ من منافذ المجمع.
2- تستطيع استخدام منافذ متنوعة تتوافق مع أنواع مختلفة من الأسلاك.
3- تساعدك على المراقبة المركزية لنشاط الشبكة و حركة المرور عليها.
4- هناك العديد من أنواع المجمعات تستطيع عزل المشاكل على الشبكة بتحديد الوصلة أو الجهاز سبب المشكلة .
5- أغلب المجمعات يكون لديها معالج داخلي خاص يستطيع عذ حزم البيانات التي تمر من خلاله على الشبكة.
6- تستطيع اكتشاف المشاكل في حزم البيانات المرسلة و توجيه تحذير حول المشكلة الىجهاز يشغل برامج إدارة الشبكة أو الى جهاز تحكم عن بعد لتوليد تقرير حول المشكلة .
7- تستطيع فصل الأجهزة المسببة للمشاكل عن الشبكة.
8- بعض أنواعها يستطيع تحديد زمن معين يسمح فيه لجهاز ما بالإتصال بالشبكة مما يزيد من أمن هذه الشبكة .
ملخص الدرس :
تصميم النجمة يشبك كمبيوترات الشبكة باستخدام مجمع Hub و الذي يقوم بعزل أسلاك الشبكة عن بعض مما يمنع تعطيل الشبكة إذا تعطل جهاز ما في الشبكة .
هناك أنواع تجمع بين التصاميم المختلفة للشبكات وهي نوعان : Star Bus و Star Ring .
المجمع ثلاث أنواع : نشط و خامل وهجين ، للمجمعات مميزات عديدة تتفوق بها على التصاميم الأخرى للشبكات.
الحلقة الدراسية التالية ستكون إن شاء الله بعنوان : شبكات Ethernet .
:
